GCJ船用锅炉给水泵

GCJ船用锅炉给水泵

起订量 ≥ 1 价格面议
物流
成交/评价
数量
(库存)

企业资质

  • 产品详情
  • 成交0
  • 评价0

品牌 型号

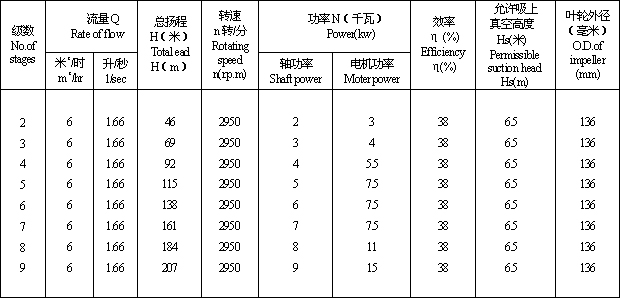

性能表 PerformanceChart

结 构 图 Sectional View


1、轴套螺母1 、 Sleeve nut2 、轴承盖2 、 Bearing Cover
3, 轴承3 、 Bearing4 、轴承体4 、 Bearing body
5 、轴套5 、 Sleeve6 、填料压盖6 、 packing gland
7 、机械密封7 、 Sealing machine8 、进水段8 、 Suction casing
9 、密封环9 、 Wearing ring10 、叶轮10 、 Impeller
11 、中段

11 、 Midsegment

12 、回水管12 、 Balance pipe
13 、出水段13 、 Discharge casing14 、平衡环14 、 Balancing ring
15 、平衡盘15 、 Balancing disk16 、尾盖16 、 End cover
17 、轴套17 、 Sleeve18 、拉紧螺栓18 、 Tightening
19 、轴19 、 Pump shaft20 、圆螺母20 、 Round nut

结 构 说 明 Construction
泵的进出口方向均垂直向上,为根据所需扬程选用不同级数。
泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。
泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成,两端支撑在滚珠轴承上。
泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。
泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时,应通入冷水,对轴承进行冷却。
轴承内的钙基黄油润滑脂可通过油杯注入。
从进水段方向看,泵为顺时针转动。
